Kody diagnostyczne i serwisowe Bobcat - lista błędów i rozwiązań
Diagnostyka Bobcat - odczyt i interpretacja kodów usterek
Maszyny Bobcat wyposażone są w system elektroniczny, który monitoruje parametry pracy i zgłasza wszelkie nieprawidłowości w formie kodów błędów. Dzięki temu operator może szybko zidentyfikować problem i podjąć odpowiednie działania, aby uniknąć awarii lub dłuższego przestoju.
⚠️ Uwaga: Zanim przystąpisz do naprawy lub serwisu, zawsze skonsultuj się z Instrukcją Obsługi i Konserwacji swojej maszyny Bobcat.
Obsługiwane maszyny - zakres kodów diagnostycznych Bobcat:
Ładowarki serii M: od S450 do S850, od T450 do T870
Ładowarki serii R: od S60 do S70, od T60 do T70
Minikoparki serii M: od E26 do E85
Koparki E145 i E165
Ładowarki przegubowe kompaktowe (SAL)
Maszyny wielofunkcyjne Toolcat
Ładowarki kołowe kompaktowe
Ładowarki teleskopowe Bobcat
Osprzęt Bobcat
Diagnostyka silników Bobcat:
Silniki Bobcat V1 (ECU DELPHI)
Silniki Bobcat V2 (ECU BOSCH)
Silniki Bobcat D34 (DCU)
Specjalizujemy się w diagnostyce Bobcat, naprawach i optymalizacji pracy maszyn. Pomagamy zarówno w szybkim rozwiązywaniu problemów z kodami błędów, jak i w zapobieganiu przyszłym usterkom.
Bobcat Diagnostic Service Codes provide operators with a clear way to identify and troubleshoot machine issues. Covering loaders, excavators, telehandlers, and engines (Delphi, Bosch, DCU), these codes improve efficiency and minimize downtime. If you need help interpreting a fault code, our team can assist with diagnostics, repair, and machine optimization.
| Code | Product | Description | ||||||
| M1705 | M-Series Loader | Hydraulic Lock Valve Solenoid Short to Battery | ||||||
| M1705 | M-Series Excavator | Hydraulic Lock Valve Short To Battery | ||||||
| M1706 | M-Series Excavator | Hydraulic Lock Valve Short To Ground | ||||||
| M1706 | M-Series Loader | Hydraulic Lock Valve Solenoid Short to Ground | ||||||
| M1707 | M-Series Loader | Hydraulic Lock Valve Solenoid Open Circuit | ||||||
| M1707 | M-Series Excavator | Hydraulic Lock Valve Open Circuit | ||||||
| M1732 | M-Series Loader | Hydraulic Lock Valve Solenoid Overcurrent | ||||||
| M1732 | M-Series Excavator | Hydraulic Lock Valve Overcurrent | ||||||
| M1802 | M-Series Excavator | Power Beyond Valve Output Error On | ||||||
| M1803 | M-Series Excavator | Power Beyond Valve Output Error Off | ||||||
| M1805 | M-Series Loader | Spool Lock 1 Short to Battery | ||||||
| M1806 | M-Series Loader | Spool Lock 1 Short to Ground | ||||||
| M1807 | M-Series Loader | Spool Lock 1 Open Circuit | ||||||
| M1821 | Telehandler | Frame Leveling pot Out of range high | ||||||
| M1822 | Telehandler | Frame Leveling pot Out of range low | ||||||
| M1832 | M-Series Loader | Spool Lock 1 Overcurrent | ||||||
| M1902 | M-Series Excavator | Power Beyond Valve Relay Error On | ||||||
| M1903 | M-Series Excavator | Power Beyond Valve Relay Error Off | ||||||
| M1910 | M-Series Loader | Engine Ambient Temperature High | ||||||
| M1911 | M-Series Loader | Engine Ambient Temperature Extremely High | ||||||
| M1921 | M-Series Loader | Engine Ambient Temperature Out of Range High | ||||||
| M1922 | M-Series Loader | Engine Ambient Temperature Out of Range Low | ||||||
| M2005 | M-Series Loader | Two Speed Primary Short to Battery | ||||||
| M2005 | M-Series Excavator | Two Speed Primary Solenoid Short To Battery | ||||||
| M2006 | M-Series Excavator | Two Speed Primary Solenoid Short To Ground | ||||||
| M2006 | M-Series Loader | Two Speed Primary Short to Ground | ||||||
| M2007 | M-Series Excavator | Two Speed Primary Solenoid Open Circuit | ||||||
| M2007 | M-Series Loader | Two Speed Primary Open Circuit | ||||||
| M2032 | M-Series Loader | Two Speed Primary Overcurrent | ||||||
| M2102 | Telehandler | Glow Plug Output Error ON | ||||||
| M2102 | M-Series Loader | Glow Plug Output Error On | ||||||
| M2103 | M-Series Loader | Glow Plug Output Error Off | ||||||
| M2103 | Telehandler | Glow Plug Output Error OFF | ||||||
| M2107 | M-Series Loader | Glow Plug Output Open Circuit | ||||||
| M2128 | M-Series Loader | Glow Plug Output Failure | ||||||
| M2202 | Telehandler | Starter Output Error ON | ||||||
| Code | Product | Description | ||||||
| M2202 | M-Series Loader | Starter Output Error On | ||||||
| M2203 | M-Series Loader | Starter Output Error Off | ||||||
| M2203 | Telehandler | Starter Output Error OFF | ||||||
| M2207 | Telehandler | Starter Output Open circuit | ||||||
| M2207 | M-Series Loader | Starter Output Open Circuit | ||||||
| M2228 | M-Series Loader | Starter Output Failure | ||||||
| M2302 | M-Series Loader | Starter Relay Error On | ||||||
| M2302 | Telehandler | Starter Relay Error ON | ||||||
| M2303 | M-Series Loader | Starter Relay Error Off | ||||||
| M2303 | Telehandler | Starter Relay Error OFF | ||||||
| M2402 | M-Series Loader | Fuel Pull Relay Error On | ||||||
| M2403 | M-Series Loader | Fuel Pull Relay Error Off | ||||||
| M2405 | Telehandler | Crab valve Output Short To Battery | ||||||
| M2406 | Telehandler | Crab valve Output Short To Ground | ||||||
| M2407 | Telehandler | Crab valve Output Open Circuit | ||||||
| M2502 | M-Series Loader | Traction Pull Relay Error On | ||||||
| M2503 | M-Series Loader | Traction Pull Relay Error Off | ||||||
| M2505 | Telehandler | 4 Wheels valve Short To Battery | ||||||
| M2506 | Telehandler | 4 Wheels valve Short To Ground | ||||||
| M2507 | Telehandler | 4 Wheels valve Open circuit | ||||||
| M2521 | M-Series Excavator | Load Sense Sensor Out Of Range High | ||||||
| M2522 | M-Series Excavator | Load Sense Sensor Out Of Range Low | ||||||
| M2602 | M-Series Loader | Glow Plug Relay Error On | ||||||
| M2603 | M-Series Loader | Glow Plug Relay Error Off | ||||||
| M2648 | Telehandler | Steer Mode Switch Multiple inputs active | ||||||
| M2702 | Telehandler | Fan Inverter Output Error On | ||||||
| M2703 | Telehandler | Fan Inverter Output Error OFF | ||||||
| M2707 | Telehandler | Fan Inverter Output Open Circuit | ||||||
| M2721 | M-Series Excavator | Throttle Primary Sensor Out Of Range High | ||||||
| M2721 | M-Series Loader | Throttle Primary Sensor Out of Range High | ||||||
| M2722 | M-Series Excavator | Throttle Primary Sensor Out Of Range Low | ||||||
| M2722 | M-Series Loader | Throttle Primary Sensor Out of Range Low | ||||||
| M2805 | M-Series Excavator | Diverter Output Short To Battery | ||||||
| M2805 | Telehandler | Fan PWM Output Short To Battery | ||||||
| M2806 | M-Series Excavator | Diverter Output Short To Ground | ||||||
| M2806 | Telehandler | Fan PWM Output Short To Ground | ||||||
| M2807 | Telehandler | Fan PWM Ouptut Open Circuit | ||||||
| M2807 | M-Series Excavator | Diverter Output Open Circuit | ||||||
| M2821 | M-Series Loader | Throttle Secondary Sensor Out of Range High | ||||||
| M2822 | M-Series Loader | Throttle Secondary Sensor Out of Range Low | ||||||
| M2832 | Telehandler | Fan PWM Output Overcurrent | ||||||
| M2899 | M-Series Loader | Throttle Secondary Sensor Calibration Required | ||||||
| M2910 | M-Series Loader | Exhaust Gas Temperature High | ||||||
| M2910 | Telehandler | Engine Exhaust gas Temperature High | ||||||
| M3128 | M-Series Loader | Interrupted Power Failure | ||||||
| M3204 | Telehandler | Workgroup Controller no communication | ||||||
| M3204 | M-Series Loader | Workgroup Controller No Communication | ||||||
| M3204 | M-Series Excavator | Throttle Controller No Communication To Bobcat Controller | ||||||
| M3223 | M-Series Excavator | Throttle Controller Not Calibrated | ||||||
| M3228 | M-Series Excavator | Throttle Controller Failure | ||||||
| M3299 | M-Series Excavator | Throttle Controller Calibration In Process | ||||||
| M3304 | M-Series Loader | Deluxe Panel (MSeries) No Communication | ||||||
| Code | Product | Description | ||||||
| M3304 | M-Series Excavator | Deluxe Panel No Communication | ||||||
| M3372 | M-Series Excavator | Display Software Incompatible | ||||||
| M3373 | M-Series Excavator | Display Software Outdated | ||||||
| M3404 | Telehandler | Display controller no communication | ||||||
| M3404 | M-Series Loader | Deluxe Panel No Communication | ||||||
| M3504 | Telehandler | DCU Controller no communication | ||||||
| M3505 | M-Series Loader | Hydraulic Fan Short to Battery | ||||||
| M3506 | M-Series Loader | Hydraulic Fan Short to Ground | ||||||
| M3507 | M-Series Loader | Hydraulic Fan Open Circuit | ||||||
| M3532 | M-Series Loader | Hydraulic Fan Overcurrent | ||||||
| M3604 | Telehandler | Engine Controller no communication | ||||||
| M3702 | M-Series Excavator | HYD Exchange Output Error On | ||||||
| M3703 | M-Series Excavator | HYD Exchange Output Error Off | ||||||
| M3704 | Telehandler | Drive Controller no communication | ||||||
| M3705 | M-Series Loader | Two Speed Secondary Short to Battery | ||||||
| M3706 | M-Series Loader | Two Speed Secondary Short to Ground | ||||||
| M3707 | M-Series Loader | Two Speed Secondary Open Circuit | ||||||
| M3732 | M-Series Loader | Two Speed Secondary Overcurrent | ||||||
| M3805 | M-Series Loader | Auxiliary Hydraulic Lock Short to Battery | ||||||
| M3806 | M-Series Loader | Auxiliary Hydraulic Lock Short to Ground | ||||||
| M3807 | M-Series Loader | Auxiliary Hydraulic Lock Open Circuit | ||||||
| M3832 | M-Series Loader | Auxiliary Hydraulic Lock Overcurrent | ||||||
| M3904 | M-Series Excavator | Jog Shuttle No Communication | ||||||
| M3905 | Telehandler | Cab Buzzer Short To Battery | ||||||
| M4028 | Telehandler | Wrong mapping of ECU controller detected : Engine HP mismatch | ||||||
| M4028 | M-Series Loader | Wrong ECU Detected | ||||||
| M4109 | Telehandler | Alternator voltage low | ||||||
| M4109 | M-Series Loader | Alternator Low | ||||||
| M4109 | M-Series Excavator | Alternator Voltage Too Low | ||||||
| M4110 | M-Series Loader | Alternator High | ||||||
| M4110 | M-Series Excavator | Alternator Voltage High | ||||||
| M4110 | Telehandler | Alternator voltage high | ||||||
| M4204 | M-Series Excavator | Keyless Entry No Communication | ||||||
| M4228 | Telehandler | Wrong mapping ofDCU controller mapping detected : Horse Power mismatch | ||||||
| M4228 | M-Series Loader | Wrong DCU Detected | ||||||
| M4304 | Telehandler | Keypad KSS no communication | ||||||
| M4304 | M-Series Loader | Keyless Start Panel No Communication | ||||||
| M4404 | M-Series Loader | Auxiliary No Communication | ||||||
| M4404 | M-Series Excavator | Secondary No Communication | ||||||
| M4405 | Telehandler | Brake Fail Electric Lamp Short To Battery | ||||||
| M4472 | M-Series Excavator | Secondary Controller Software Incompatible | ||||||
| M4473 | M-Series Excavator | Secondary Controller Software Outdated | ||||||
| M4505 | Telehandler | Brake Fail Pressure Lamp Short To Battery | ||||||
Producent
Bobcat
Bobcat
TL25.60, V519, V623, V638, V723, V918, V923, VR518, V530C, VR638, VR723, TL30.60, TL30.70, TL34.65HF, TL38.70, TL38.70HF, TL43.80, V417, A-series, A220, A300, A770, B-series, BL-series, CT-series, DX10z, DX19, DZ17z, E-series, E08, E10, E10e, E14, E145, E16, E165, E17, E17z, E18z, E19, E19e, E20, E27, E27z, E30, E32, E32i, E34, E35, E35i, E35z, E37, E38, E40, E42, E45, E48, E50, E50z, E55, E55w, E55z, E60, E62, E63, E80, E85, E88, R-series, S-series, S100, s130, S150, S16, S175, S185, S205, S220, S250, S300, S330, S450, S510, S530, S550, S570, S590, S595, S630, S650, S740, S750, S770, S850, T-series, T110, T140, T180, T190, T200, T2250, T250, T2556, T300, T320, T35.105, T35.105L, T35.130S, T35.130SLP, T35.140S, T35100, T35105, T35130, T35140, T3571, T36120, T40140, T40170, T40180, T41.140, T450, T550, T590, T595, T630, T650, T740, T750, T770, T870, TD-series, TL-series, TL26.60, TL34.65, TL35.70, TL358, TL360, TL470, TL519, V-series, V518, VR-series, VR530, X-series, X100, X116, X130, X220, X225, X231, X316, X319, X320, X321, X322, X323, X324, X325, X328, X331, X334, X335, X337, X341, X418, X425, X428, X430, X435, X442, X444, ZX125, ZX75, 553, 641, 642, 643, 645, 653, 741, 742, 743, 751, 753, 763, 773, 843, 853, 863, 864, 873, 883, 963, 2200, 2400, 2410
Jeśli chcesz kupić bobcat Machine Diagnostic Service & Fault Codes - #M-codes (p2) , możesz:
Połączenie:
Więcej z sekcji części do Bobcat
Numery joysticków Bobcat: 6687883, 6687882, 6680181, 7102048 nie są już dostępne w sprzedaży. Zamiast nich należy zamówić oryginalny zestaw wymienny Bobcat SJC/AWS - 7126558 . Zastosowanie i funkcje: Zestaw zawiera komplet joysticków sterujących do ...

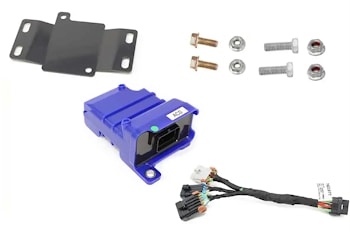

Zestaw konwersji ACS do ładowarek, numer katalogowy 7437608 , służy do modernizacji sterownika ACS w wielu modelach maszyn Bobcat. Zamów ten zestaw jako zamiennik dla ACS / SJC Plastic Controller , numer 6680410 (złącze 3-pinowe), który został ...
