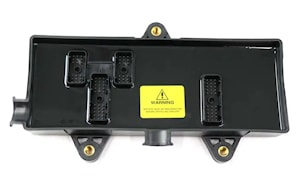

Kody błędów Bobcat - Sterownik SSL Controller
art. 6682421

filtr

Diagnostyka maszyn Bobcat - kody błędów i ich znaczenie

Diagnostyka maszyn Bobcat opiera się na systemach czujników i oprogramowania, które przez cały czas monitorują stan roboczy maszyny. Gdy zostanie wykryta nieprawidłowość, sterownik zapisuje kod błędu Bobcat (często nazywany także kodem silnika lub kodem serwisowym). Każdy kod dokładnie określa źródło problemu - od drobnych potrzeb konserwacyjnych po krytyczne awarie systemu.

Znajomość kodów błędów pozwala:

szybko zlokalizować usterkę i przywrócić maszynę do pełnej sprawności,
ograniczyć kosztowne przestoje na placu budowy,
zapobiec poważnym uszkodzeniom podzespołów,
utrzymać wysoką wydajność i żywotność sprzętu.

Bobcat Machine Diagnostics - Fault Codes Explained

Bobcat diagnostic systems use sensors and software to continuously monitor machine health. When an issue is detected, the controller generates a Bobcat fault code - also called an engine or error code - that pinpoints the exact problem.

Understanding these codes helps operators and technicians:

restore the machine to optimal condition faster,
reduce downtime on the job site,
prevent costly component damage,
maintain peak performance and service life.

Code	Description (EN)	Opis (PL)
01-16	Air Filter Not Connected	Filtr powietrza odłączony
01-17	Air Filter Plugged	Filtr powietrza zapchany
02-16	Hydraulic Implement Filter Not Connected	Filtr hydrauliki osprzętu odłączony
02-17	Hydraulic Implement Filter Plugged	Filtr hydrauliki osprzętu zapchany
03-09	Battery Voltage Low	Niskie napięcie akumulatora
03-10	Battery Voltage High	Wysokie napięcie akumulatora
03-11	Battery Voltage Extremely High	Bardzo wysokie napięcie akumulatora
03-14	Battery Voltage Extremely Low	Bardzo niskie napięcie akumulatora
03-22	Battery Voltage Out of Range Low	Napięcie akumulatora poza zakresem - za niskie
04-09	Engine Oil Pressure Low	Niskie ciśnienie oleju silnika
04-14	Engine Oil Pressure Extremely Low	Bardzo niskie ciśnienie oleju silnika
04-15	Engine Oil Pressure In Shutdown	Ciśnienie oleju silnika - zatrzymanie
04-21	Engine Oil Pressure Out Of Range High	Ciśnienie oleju silnika poza zakresem - za wysokie
04-22	Engine Oil Pressure Out Of Range Low	Ciśnienie oleju silnika poza zakresem - za niskie
05-09	Hydraulic Charge Pressure Low	Niskie ciśnienie ładowania hydrauliki
05-10	Hydraulic Charge Pressure High	Wysokie ciśnienie ładowania hydrauliki
05-11	Hydraulic Charge Pressure Extremely High	Bardzo wysokie ciśnienie ładowania hydrauliki
05-14	Hydraulic Charge Pressure Extremely Low	Bardzo niskie ciśnienie ładowania hydrauliki
05-15	Hydraulic Charge Pressure In Shutdown	Ciśnienie ładowania hydrauliki - zatrzymanie
05-21	Hydraulic Charge Pressure Out Of Range High	Ciśnienie ładowania hydrauliki poza zakresem - za wysokie
05-22	Hydraulic Charge Pressure Out Of Range Low	Ciśnienie ładowania hydrauliki poza zakresem - za niskie
06-10	Engine Speed High	Wysokie obroty silnika
06-11	Engine Speed Extremely High	Bardzo wysokie obroty silnika
06-13	Engine Speed No Signal	Brak sygnału prędkości silnika
06-15	Engine Speed In Shutdown	Obroty silnika - zatrzymanie
06-18	Engine Speed Out Of Range	Prędkość silnika poza zakresem
07-10	Hydraulic Oil Temperature High	Wysoka temperatura oleju hydraulicznego
07-11	Hydraulic Oil Temperature Extremely High	Bardzo wysoka temperatura oleju hydraulicznego
07-15	Hydraulic Oil Temperature In Shutdown	Temperatura oleju hydraulicznego - zatrzymanie
07-21	Hydraulic Oil Temperature Out Of Range High	Temperatura oleju hydraulicznego poza zakresem - za wysoka
07-22	Hydraulic Oil Temperature Out Of Range Low	Temperatura oleju hydraulicznego poza zakresem - za niska
08-10	Engine Coolant Temperature High	Wysoka temperatura płynu chłodzącego
08-11	Engine Coolant Temperature Extremely High	Bardzo wysoka temperatura płynu chłodzącego
08-15	Engine Coolant Temperature In Shutdown	Temperatura płynu chłodzącego - zatrzymanie
08-21	Engine Coolant Temperature Out Of Range High	Temperatura płynu chłodzącego poza zakresem - za wysoka
08-22	Engine Coolant Temp Out Of Range Low	Temperatura płynu chłodzącego poza zakresem - za niska
09-09	Fuel Level Low	Niski poziom paliwa
09-21	Fuel Level Out Of Range High	Poziom paliwa poza zakresem - za wysoki
09-22	Fuel Level Out Of Range Low	Poziom paliwa poza zakresem - za niski
10-16	Hydraulic Charge Filter Not Connected	Filtr ładowania hydrauliki odłączony
10-17	Hydraulic Charge Filter Plugged	Filtr ładowania hydrauliki zapchany
11-05	Seat Bar Sensor Short To Battery	Czujnik belki fotela zwarcie do zasilania
11-06	Seat Bar Sensor Short To Ground	Czujnik belki fotela zwarcie do masy
12-21	Front Auxiliary Thumb Paddle Switch Out Of Range High	Przedni przełącznik AUX - wartość za wysoka
12-22	Front Auxiliary Thumb Paddle Switch Out Of Range Low	Przedni przełącznik AUX - wartość za niska
12-23	Front Auxiliary PWM Switch Not In Neutral	Przedni przełącznik PWM AUX nie w neutralu
13-05	Fuel Shutoff Hold Coil Short To Battery	Cewka przytrzymania odcięcia paliwa zwarcie do zasilania
13-06	Fuel Shutoff Hold Solenoid Short To Ground	Cewka przytrzymania odcięcia paliwa zwarcie do masy
13-07	Fuel Shutoff Hold Solenoid Open Circuit	Obwód otwarty cewki przytrzymania odcięcia paliwa
14-02	Fuel Shutoff Pull Coil Error On	Cewka odcięcia paliwa błąd - włączona
14-03	Fuel Shutoff Pull Coil Error Off	Cewka odcięcia paliwa błąd - wyłączona
15-02	Traction Lock Pull Coil Error On	Cewka blokady trakcji błąd - włączona
15-03	Traction Lock Pull Coil Error Off	Cewka blokady trakcji błąd - wyłączona
16-05	Traction Lock Hold Coil Short To Battery	Cewka utrzymania blokady trakcji zwarcie do zasilania
16-06	Traction Lock Hold Coil Short To Ground	Cewka utrzymania blokady trakcji zwarcie do masy
16-07	Traction Lock Hold Solenoid Open Circuit	Obwód otwarty cewki utrzymania blokady trakcji
17-05	Hydraulic Lock Solenoid Short To Battery	Elektrozawór blokady hydrauliki zwarcie do zasilania
17-06	Hydraulic Lock Solenoid Short To Ground	Elektrozawór blokady hydrauliki zwarcie do masy
17-07	Hydraulic Lock Solenoid Open Circuit	Obwód otwarty elektrozaworu blokady hydrauliki
18-05	Spool Lock Coil Short To Battery	Cewka blokady rozdzielacza zwarcie do zasilania
18-06	Spool Lock Coil Short To Ground	Cewka blokady rozdzielacza zwarcie do masy
18-07	Spool Lock Coil Open Circuit	Obwód otwarty cewki blokady rozdzielacza
19-02	Bucket Position Solenoid Error On	Elektrozawór pozycjonowania łyżki błąd - włączony
19-03	Bucket Position Solenoid Error Off	Elektrozawór pozycjonowania łyżki błąd - wyłączony
20-02	Two Speed Solenoid Error On	Elektrozawór dwubiegowy błąd - włączony
20-03	Two Speed Solenoid Error Off	Elektrozawór dwubiegowy błąd - wyłączony
21-02	Glow Plug Error On	Świeca żarowa błąd - włączony
21-03	Glow Plug Error Off	Świeca żarowa błąd - wyłączony
22-02	Starter Error On	Rozrusznik błąd - włączony
22-03	Starter Error Off	Rozrusznik błąd - wyłączony
23-02	Rear Base Solenoid Error On	Tylni elektrozawór bazowy błąd - włączony
23-03	Rear Base Solenoid Error Off	Tylni elektrozawór bazowy błąd - wyłączony
24-02	Rear Rod Solenoid Error On	Tylni elektrozawór tłoczyska błąd - włączony
24-03	Rear Rod Solenoid Error Off	Tylni elektrozawór tłoczyska błąd - wyłączony
25-02	Rear Auxiliary Relief Solenoid Error On	Tylni elektrozawór ulgowy AUX błąd - włączony
25-03	Rear Auxiliary Relief Solenoid Error Off	Tylni elektrozawór ulgowy AUX błąd - wyłączony
26-02	Front Base Solenoid Error On	Przedni elektrozawór bazowy błąd - włączony
26-03	Front Base Solenoid Error Off	Przedni elektrozawór bazowy błąd - wyłączony
27-02	Front Rod Solenoid Error On	Przedni elektrozawór tłoczyska błąd - włączony
27-03	Front Rod Solenoid Error Off	Przedni elektrozawór tłoczyska błąd - wyłączony
28-02	Diverter Solenoid Error On	Elektrozawór rozdzielający błąd - włączony
28-03	Diverter Solenoid Error Off	Elektrozawór rozdzielający błąd - wyłączony
29-02	High Flow Solenoid Error On	Elektrozawór wysokiego przepływu błąd - włączony
29-03	High Flow Solenoid Error Off	Elektrozawór wysokiego przepływu błąd - wyłączony
30-28	Controller Memory Failure	Awaria pamięci sterownika
31-28	Interrupted Power	Przerwane zasilanie
33-23	Bobcat Controller Not Programmed	Sterownik Bobcat nie zaprogramowany
34-04	Deluxe Panel In Error	Panel Deluxe w błędzie
35-02	Hydraulic Fan Error On	Wentylator hydrauliczny błąd - włączony
35-03	Hydraulic Fan Error Off	Wentylator hydrauliczny błąd - wyłączony
36-48	Multiple ACDs Present	Wykryto wiele modułów ACD
37-02	Two Speed Make-up Solenoid Error On	Elektrozawór make-up 2-bieg błąd - włączony
37-03	Two Speed Make-up Error Off	Elektrozawór make-up 2-bieg błąd - wyłączony
37-07	Two Speed Secondary Solenoid Open Circuit	Obwód otwarty drugiego elektrozaworu 2-biegowego
39-04	Left Joystick Switches In Error	Przełączniki lewego joysticka w błędzie
39-12	Left CAN Joystick Thumb Paddle Switch Not In Neutral	Górny przełącznik lewego joysticka CAN poza neutralem
39-13	Left CAN Joystick Grip No Communication	Brak komunikacji uchwytu lewego joysticka CAN
39-16	Left CAN Joystick Base No Communication	Brak komunikacji bazy lewego joysticka CAN
39-28	Left CAN Joystick Internal Failure	Wewnętrzna awaria lewego joysticka CAN
39-48	Left CAN Joystick Multiple	Wiele błędów lewego joysticka CAN
40-04	Right Joystick Switches In Error	Przełączniki prawego joysticka w błędzie
40-12	Right CAN Joystick Thumb Paddle Switch Not In Neutral	Górny przełącznik prawego joysticka CAN poza neutralem
40-13	Right CAN Joystick Grip No Communication	Brak komunikacji uchwytu prawego joysticka CAN
40-16	Right CAN Joystick Base No Communication	Brak komunikacji bazy prawego joysticka CAN
40-28	Right CAN Joystick Internal Failure	Wewnętrzna awaria prawego joysticka CAN
40-48	Right CAN Joystick Multiple	Wiele błędów prawego joysticka CAN
41-09	Alternator Low Output	Niski prąd alternatora
41-10	Alternator Voltage High	Wysokie napięcie alternatora
41-11	Alternator Voltage Extremely High	Bardzo wysokie napięcie alternatora
44-02	Horn Relay Error On	Przekaźnik klaksonu błąd - włączony
44-03	Horn Relay Error Off	Przekaźnik klaksonu błąd - wyłączony
45-02	Right Blinker Relay Error On	Przekaźnik prawego kierunkowskazu błąd - włączony
45-03	Right Blinker Relay Error Off	Przekaźnik prawego kierunkowskazu błąd - wyłączony
46-02	Left Blinker Relay Error On	Przekaźnik lewego kierunkowskazu błąd - włączony
46-03	Left Blinker Relay Error Off	Przekaźnik lewego kierunkowskazu błąd - wyłączony
47-21	8 Volt Sensor Supply Out Of Range High	Zasilanie czujników 8 V poza zakresem - za wysokie
47-22	8 Volt Sensor Supply Out Of Range Low	Zasilanie czujników 8 V poza zakresem - za niskie
48-02	Front Light Relay Error On	Przekaźnik przednich świateł błąd - włączony
48-03	Front Light Relay Error Off	Przekaźnik przednich świateł błąd - wyłączony
49-02	Rear Light Relay Error On	Przekaźnik tylnych świateł błąd - włączony
49-03	Rear Light Relay Error Off	Przekaźnik tylnych świateł błąd - wyłączony
60-21	Rear Auxiliary Control Out Of Range High	Tylne sterowanie AUX poza zakresem - za wysokie
60-22	Rear Auxiliary Control Out Of Range Low	Tylne sterowanie AUX poza zakresem - za niskie
60-23	Rear Auxiliary Control Not In Neutral	Tylne sterowanie AUX nie w neutralu
64-02	Switched Power Relay Error On	Przekaźnik zasilania sterowanego błąd - włączony
64-03	Switched Power Relay Error Off	Przekaźnik zasilania sterowanego błąd - wyłączony
73-04	Remote Control Receiver No Communication	Brak komunikacji odbiornika zdalnego sterowania
73-13	Remote Control No Communication	Brak komunikacji zdalnego sterowania
74-72	Main Bobcat Controller In Boot Code	Główny sterownik Bobcat w trybie boot
76-73	Left Display Panel System Rx In Error	Błąd odbioru systemu lewego panelu wyświetlacza
77-48	Key Switch Multiple	Wiele błędów stacyjki
78-74	Door / Transport Lock Open / Active	Drzwi / blokada transportowa otwarte / aktywna
80-02	ACD/RACD Output "A" Error On	Wyjście ACD/RACD „A" błąd - włączony
80-03	ACD/RACD Output "A" Error Off	Wyjście ACD/RACD „A" błąd - wyłączony
81-02	ACD/RACD Output "B" Error On	Wyjście ACD/RACD „B" błąd - włączony
81-03	ACD/RACD Output "B" Error Off	Wyjście ACD/RACD „B" błąd - wyłączony
82-02	ACD/RACD Output "C" Error On	Wyjście ACD/RACD „C" błąd - włączony
82-03	ACD/RACD Output "C" Error Off	Wyjście ACD/RACD „C" błąd - wyłączony
83-02	ACD/RACD Output "D" Error On	Wyjście ACD/RACD „D" błąd - włączony
83-03	ACD/RACD Output "D" Error Off	Wyjście ACD/RACD „D" błąd - wyłączony
84-02	ACD/RACD Output "E" Error On	Wyjście ACD/RACD „E" błąd - włączony
84-03	ACD/RACD Output "E" Error Off	Wyjście ACD/RACD „E" błąd - wyłączony
85-02	ACD/RACD Output "F" Error On	Wyjście ACD/RACD „F" błąd - włączony
85-03	ACD/RACD Output "F" Error Off	Wyjście ACD/RACD „F" błąd - wyłączony
86-02	ACD/RACD Output "G" Error On	Wyjście ACD/RACD „G" błąd - włączony
86-03	ACD/RACD Output "G" Error Off	Wyjście ACD/RACD „G" błąd - wyłączony
87-02	ACD/RACD Output "H" Error On	Wyjście ACD/RACD „H" błąd - włączony
87-03	ACD/RACD Output "H" Error Off	Wyjście ACD/RACD „H" błąd - wyłączony
INPUT	Input Displayed In Left Panel	Wejście wyświetlane w lewym panelu
REPLY	Reply Displayed In Left Panel	Odpowiedź wyświetlana w lewym panelu

Jeśli chcesz odczytać lub skasować kod błędu, skorzystaj z naszej usługi diagnostyki Bobcat. Dysponujemy oryginalnym oprogramowaniem serwisowym oraz doświadczeniem w naprawach miniładowarek, koparek i ładowarek teleskopowych tej marki.

Need assistance reading or clearing a fault code? Our team provides full Bobcat diagnostics with official service software for skid-steer loaders, excavators and telescopic handlers.
