Bobcat ACS Controller - 7314576

art. 7314576

Sterownik ACS Bobcat 7314576 - moduł sterowania podnoszeniem i przechyłem

Numer katalogowy Bobcat - 7314576
Producent elektroniki - PEKTRON, Wielka Brytania
Numer producenta - A-0796G01C
Oznaczenie - B1125, Made in UK
Numer seryjny sterownika - indywidualny dla każdego egzemplarza
Typ - ACS Controller (Advanced Control System)
Kategoria - Elektronika Bobcat - Sterowniki i moduły elektroniczne
Zastosowanie - Miniładowarki kołowe i gąsienicowe Bobcat

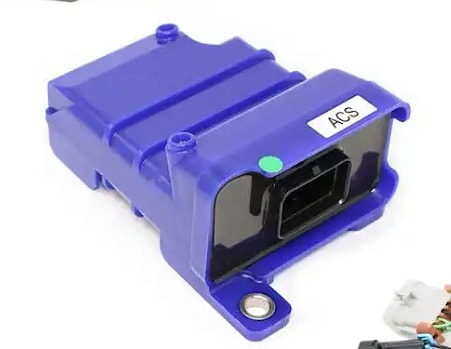

Oryginalny sterownik ACS Bobcat 7314576 to elektroniczny moduł sterujący systemem Advanced Control System, stosowany w miniładowarkach kołowych i gąsienicowych Bobcat. Odpowiada za obsługę układu sterowania podnoszeniem ramion oraz przechyłem łyżki, umożliwiając precyzyjne wykonywanie ruchów roboczych maszyny.

Sterownik został wyprodukowany przez brytyjską firmę PEKTRON i posiada oznaczenie producenta A-0796G01C. Moduł współpracuje z układem ACS, przetwarzając sygnały sterujące i zapewniając odpowiednią pracę siłowników elektrycznych (aktuatorów) zaworu hydraulicznego.

Sterownik Bobcat 7314576 znajduje zastosowanie podczas naprawy i modernizacji elektronicznych układów sterowania w maszynach Bobcat serii A, S oraz T.

• 7314576 - numer katalogowy Bobcat

• A-0796G01C - oznaczenie producenta PEKTRON

• B1125 - oznaczenie występujące na module

• 6680410 - starszy sterownik ACS/SJC Plastic Controller, którego zastąpienie może wymagać zestawu konwersyjnego

Uwaga: Numer seryjny producenta (Supplier Serial Number) jest indywidualny dla każdego sterownika i nie stanowi numeru katalogowego części.

Zastąpienie starszego sterownika Bobcat 6680410

Sterownik 7314576 jest stosowany jako nowsze rozwiązanie przy modernizacji układów ACS wyposażonych w starszy plastikowy moduł 6680410.

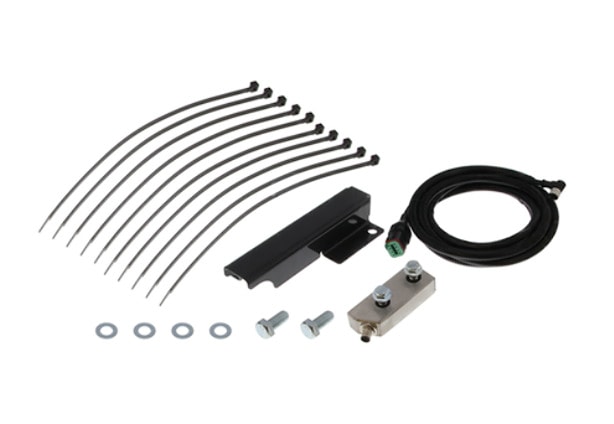

W przypadku wymiany sterownika ACS/SJC Plastic Controller 6680410 na moduł 7314576 może być wymagany kompletny zestaw konwersyjny Bobcat 7437608, zawierający:

• 7314576 - sterownik ACS

• 7421877 - wiązka przejściowa ACS Jumper Harness

• 7422300 - wspornik montażowy sterownika

• dodatkowe elementy montażowe

Ważne: Sterownik 7314576 nie jest automatycznie zamiennikiem typu plug-and-play dla wszystkich wersji 6680410. Przed wymianą należy sprawdzić typ złącza, konfigurację układu sterowania oraz numer seryjny maszyny.

Najważniejsze cechy sterownika ACS 7314576

• oryginalny sterownik Bobcat

• produkcja PEKTRON - Made in UK

• przeznaczony do systemu ACS - Advanced Control System

• sterowanie funkcjami Lift i Tilt

• współpraca z elektrycznymi aktuatorami zaworu hydraulicznego

• precyzyjne sterowanie podnoszeniem ramion i przechyłem osprzętu

• możliwość zastosowania podczas modernizacji starszych układów ACS

• konstrukcja przeznaczona do pracy w warunkach eksploatacyjnych maszyn budowlanych

Kompatybilność - ładowarki Bobcat

Ładowarki z układem skrętu wszystkich kół - A-Series

A300; A770

Miniładowarki gąsienicowe Bobcat - Compact Track Loaders

T110; T140; T180; T190; T200; T250; T300; T450; T550; T560; T590; T595; T630; T650; T740; T750; T770; T870

Miniładowarki kołowe Bobcat - Skid-Steer Loaders

751; 753; 763; 773; 863; 873; 963; S100; S130; S150; S160; S175; S185; S205; S220; S250; S300; S450; S510; S530; S550; S570; S590; S595; S630; S650; S740; S750; S770; S850

Kompatybilność zależy od numeru seryjnego maszyny oraz zainstalowanego systemu sterowania. Nie wszystkie wersje wymienionych modeli wykorzystują sterownik ACS 7314576.

Objawy uszkodzenia sterownika ACS Bobcat

Nieprawidłowa praca modułu ACS może powodować:

• brak reakcji podnoszenia ramion ładowarki

• brak reakcji przechyłu łyżki

• okresowe zanikanie funkcji Lift lub Tilt

• nieprawidłowe działanie aktuatorów ACS

• pojawianie się kodów błędów systemu sterowania

• problemy z kalibracją układu ACS

• blokowanie funkcji roboczych maszyny

Podobne objawy mogą występować również przy uszkodzeniu aktuatorów, czujników, wiązek elektrycznych lub zasilania. Dlatego przed wymianą sterownika zalecamy wykonanie diagnostyki komputerowej.

Diagnostyka, naprawa i kalibracja ACS Bobcat

Atompro oferuje usługi diagnostyki oraz serwisowania elektronicznych układów sterowania miniładowarek Bobcat.

Zakres usług obejmuje:

• diagnostykę komputerową systemu ACS

• sprawdzanie sterowników ACS i instalacji elektrycznej

• diagnostykę i naprawę aktuatorów Lift i Tilt

• kalibrację aktuatorów ACS

• wymianę sterowników ACS

• modernizację starszych układów sterowania

• dobór sterowników i zestawów konwersyjnych według numeru seryjnego maszyny

W przypadku problemów ze sterownikiem Bobcat 7314576 lub starszym modułem 6680410 skontaktuj się z Atompro w celu doboru odpowiedniej części i ustalenia możliwości naprawy.

Ważna informacja przed zamówieniem

Przed zakupem sterownika należy sprawdzić:

• model ładowarki Bobcat

• numer seryjny maszyny

• typ układu sterowania - ACS, AHC lub SJC

• numer aktualnie zamontowanego sterownika

• rodzaj i liczbę złączy elektrycznych

• konieczność zastosowania zestawu konwersyjnego

Pozwoli to uniknąć zamówienia nieodpowiedniego modułu oraz problemów podczas montażu.

Bobcat 7314576, PEKTRON A-0796G01C, B1125, sterownik ACS Bobcat, Bobcat ACS Controller, Advanced Control System Bobcat, sterownik podnoszenia Bobcat, sterownik przechyłu łyżki Bobcat, Bobcat 6680410, Bobcat 7437608, ACS Conversion Kit, 7421877, 7422300, naprawa ACS Bobcat, kalibracja ACS Bobcat, aktuator ACS Bobcat, sterownik Bobcat S175, sterownik Bobcat S185, sterownik Bobcat T190, sterownik Bobcat T590, elektronika Bobcat, części Bobcat.

Bobcat ACS Controller 7314576 is a genuine electronic control module manufactured by PEKTRON in the United Kingdom, identified by manufacturer reference A-0796G01C.

The controller operates the Advanced Control System (ACS), providing precise lift and tilt control through the machine's hydraulic valve actuators.

It can be used when upgrading older ACS systems equipped with the discontinued 6680410 plastic controller. Such conversions may require the Bobcat ACS Conversion Kit 7437608, including controller 7314576, jumper harness 7421877 and mounting bracket 7422300.

Compatible with selected Bobcat A-Series, S-Series and T-Series loaders, including A300, A770, S175, S185, S205, S530, S590, S650, T190, T590, T650 and T770.

Atompro also provides Bobcat ACS diagnostics, actuator repair, calibration and controller replacement services.

Always verify compatibility using the machine model, serial number and existing control system before ordering.
